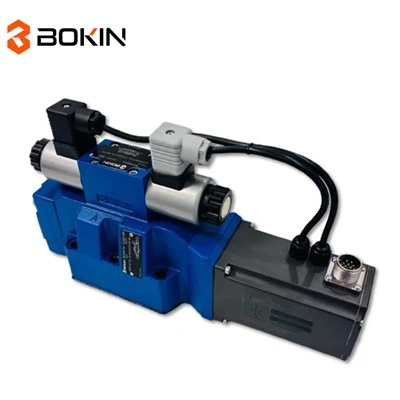

Пилотно-управляван хидравличен пропорционален клапан 4WRKE27 A1 10V управление

Пилотно-управляван пропорционален клапан с голям-капацитет с 10V аналогово управление, създаден за-промишлени хидравлични системи с голям дебит. Комбинира огромен капацитет на потока, обратна връзка за позицията на OBE и прецизно управление от 10 V за тежки-приложения.

Номинален дебит 500 l/min (Δp=5 bar/контролен ръб), максимален дебит 1000 l/min. Главни вентилни отвори A/B/P с номинално налягане 270 бара, захранване на пилота 25–350 бара. Порт T външно връщащо налягане 210 bar, вътрешно статично налягане<10 bar, handling large-capacity hydraulic circuits.

A1 interface with ±10V command input (input resistance >100 kΩ) и ±10V действителна изходна стойност. Хистерезис По-малък или равен на 1%, чувствителност на реакцията По-малък или равен на 0,5% и нулева точка, регулируема чрез фабрично-потенциометър. OBE осигурява контрол на основната позиция на макарата, независимо от силите на потока.

Тежи 19,5 kg, ISO 4401-08-08-0-05 модел на портове (портове A/B/P/T Ø32 mm). Изисква 6 фиксиращи винта M12 x 60 (въртящ момент на затягане 100 Nm ±10%). Дължина на кабела до 40 m (LiYCY 7×1,0 mm²) с двустранно екраниране за съответствие с EMC.

Пружинно-центрирана основна макара и OBE защита от пренапрежение/ниско напрежение. Клас на защита IP65 и температурен диапазон на околната среда от -20~+50 градуса. MTTFd стойност 75 години, с опция за редуцир на налягането за повишена безопасност на системата.

Работи с минерални масла (HL/HLP/HLPD), биоразградими течности (HETG/HEES/HEPG) и устойчиви на плам{0}}течности (HFDU/HFDR/HFC). Диапазон на вискозитет 20–380 mm²/s, температура на хидравличната течност -20~+80 градуса.

Проектиран за големи хидравлични агрегати, тежки ковашки преси и хидравлика на индустриални мелници. Отличава се в машини за формоване на пластмаса, големи конвейерни системи и спомагателни съоръжения за нефт и газ в морето, изискващи високи скорости на потока и прецизен 10V контрол.
